作業開始：2017/06/21 掲載：2017/06/27
中を見なければ始まらない。というか、中を見たいがために「音質改善」などと言っている部分もあったりして。

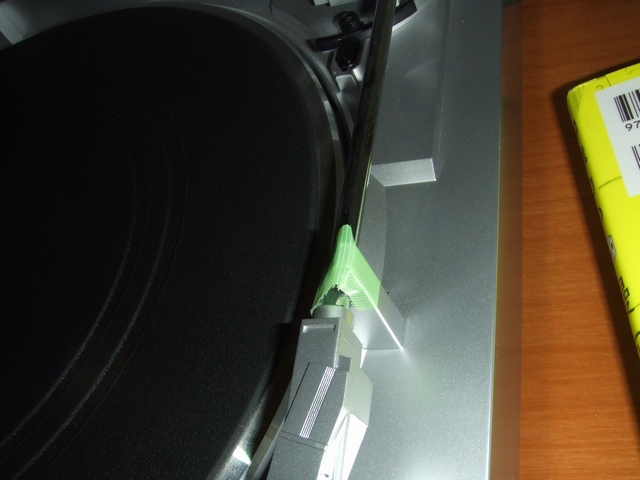

ターンテーブルを外し、ピックアップを養生テープで固定したうえで、

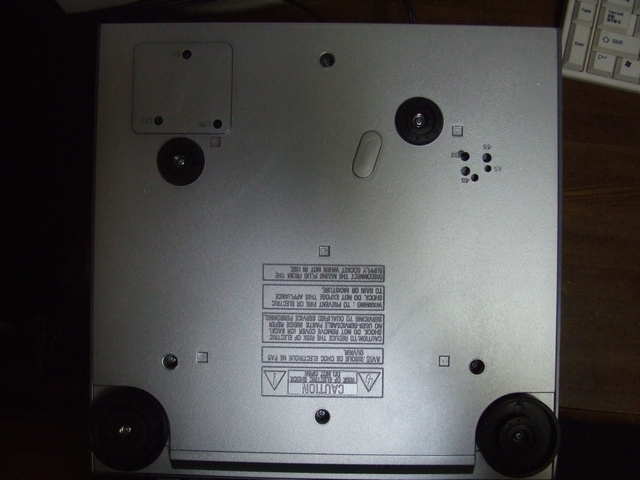

プレーヤをひっくり返す。

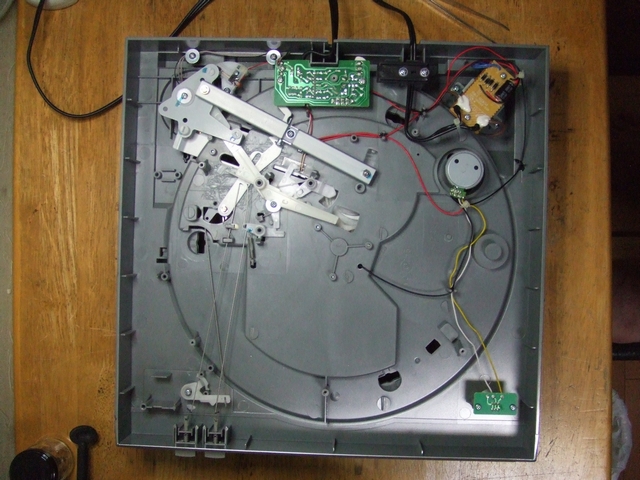

６カ所のタッピングビスを外すと、底板が「カパッ」と外せる。

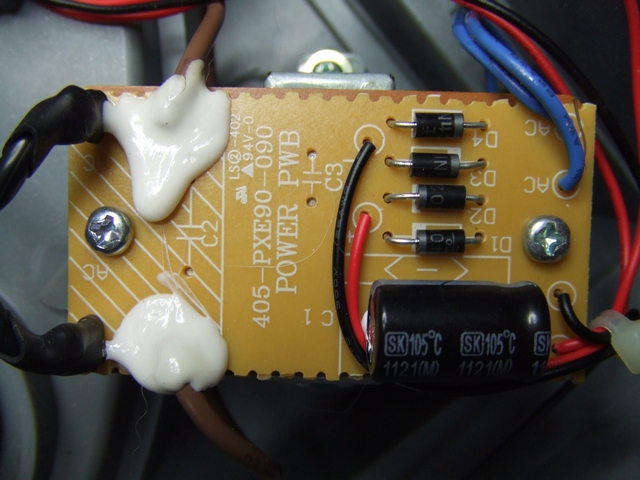

電源はこの上なく単純。トランスで降圧した交流をダイオードブリッジで整流し、コンデンサで平滑しているだけ。
実測したところトランス２次側は約１０[V]。整流・平滑後のＤＣ電圧は１２[V]ちょっと。
トランスは基板の下に隠れてる。
てゆうか、電源スイッチにあたるものが全くない。つまりプラグをコンセントに指している限りＤＣは出っぱなし。回路は活きっぱなし。
ヒューズなどの保護素子も見あたらないのでなんだか不安。
まあ、それを言ったら家じゅうにいくつもあるＡＣアダプタだって同じことだが。
一方イコライザだが、案の定、というか当然というか、ＩＣを使った簡素なもの。

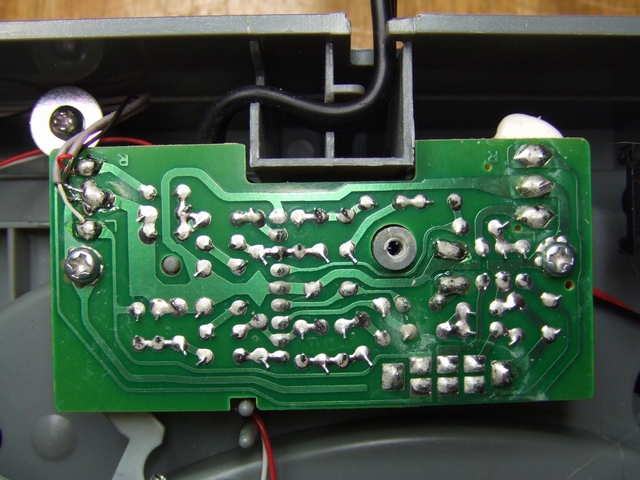

裏。

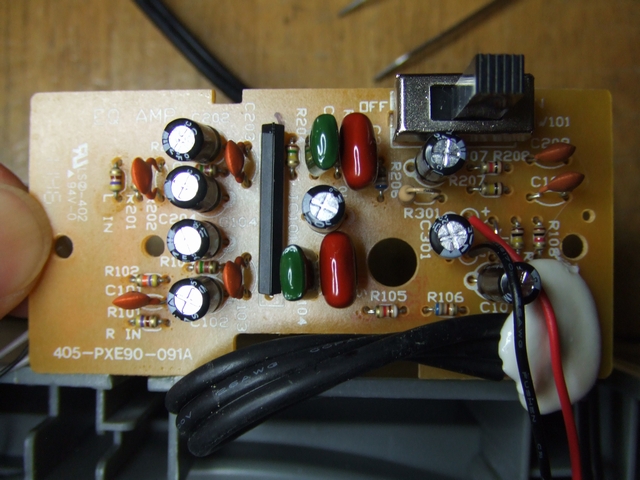

表。
ＩＣは「ＬＡ3161」という、８ピンＳＩＰタイプのもの。ネットでデータシートがダウンロードできる（英語だが）。
「2-Channel Pre-Amplifier for Car Stereo」だそうな。
まさにイコライザアンプのためのＩＣと言える。
