制御基板を見る

制御基板にアクセスするにはまず、スチール製のカバーを外さねばならない。
カバーを外すためにはまず、ベゼルを外さねばならない。

ベゼルは例によって、爪で液晶パネルに嵌まっているだけ。

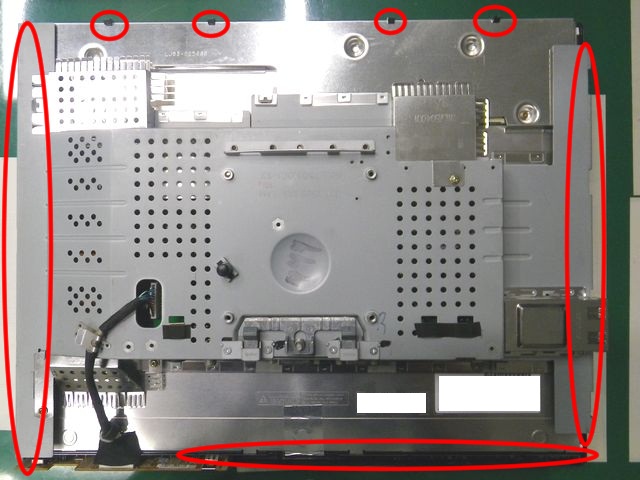

上側の爪は写真に写っている。小さい赤丸で囲った4カ所がそれ。
その他の爪はこの写真では死角にある。細長い楕円で囲ったあたりにいくつか。
工具を使うまでもなく簡単に外れる。

次に、基板やパネルの間をつなぐケーブルを外していく。

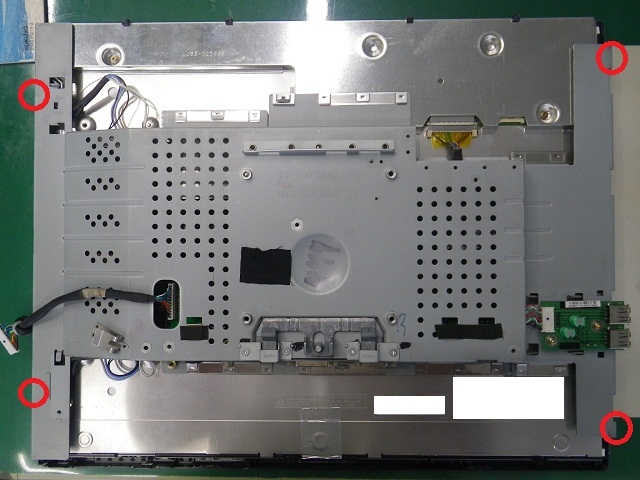

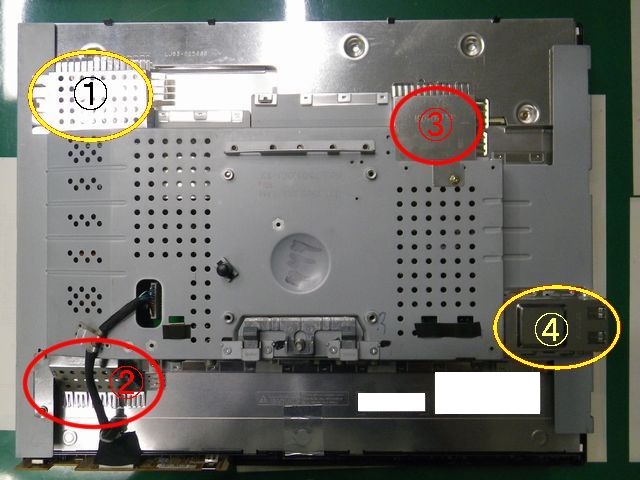

まずは、コネクタ部を覆っているカバーを外す。決まった向きにスライドするだけで外れる物（黄色の○）と
ビスを外す必要がある物（赤の○）がある。


�@�Aはインバータ基板からバックライト（冷陰極管）への電源ケーブル、�Bは制御基板からLCDパネルへの信号ケーブル、

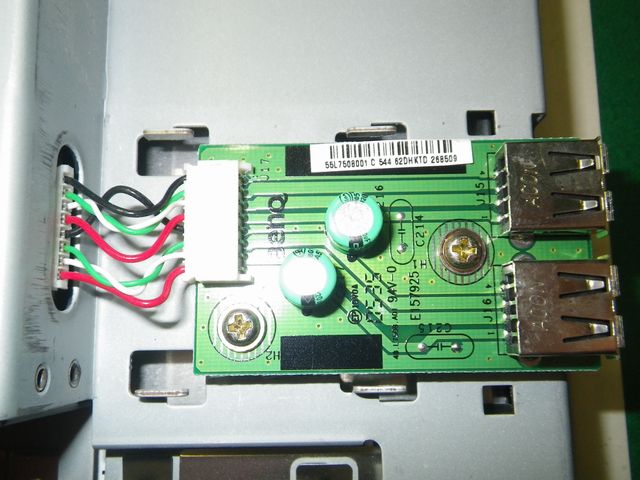

�CはUSB出力（このディスプレイはUSBハブを内蔵している）。

�@　 　　　　　　　　　　　　　　　　　　�B
　

�A　 　　　　　　　　　　　　　　　　　　�C
　

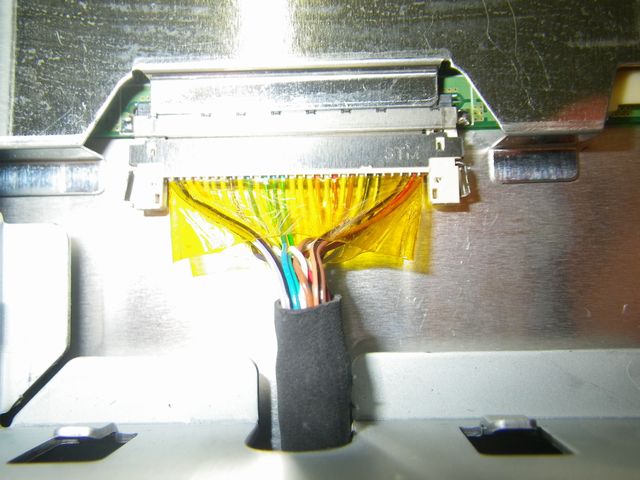

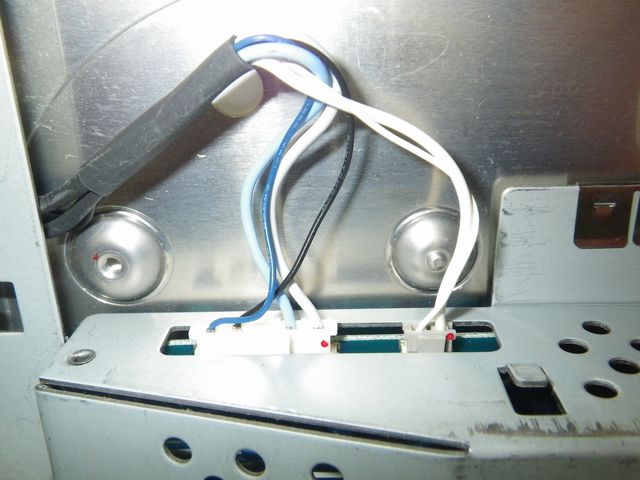

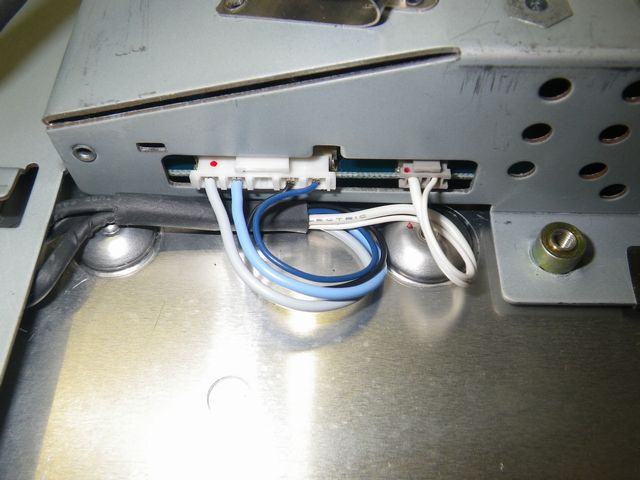

�Bは爪で引っかかっているので、コネクタの両サイドを押しながら引き抜く。�@�Aは見た目通り、ラジペンでも使えば
簡単に引き抜ける。�Cは外さなくてもカバーは開けられる。

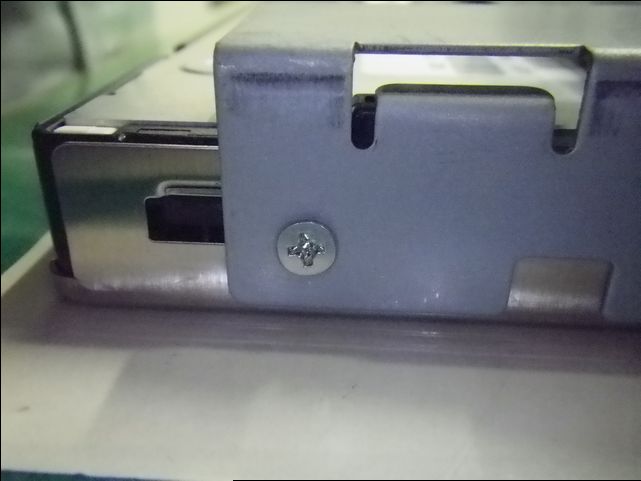

カバーを止めているビスは4カ所。


4本とも皿ビスである。

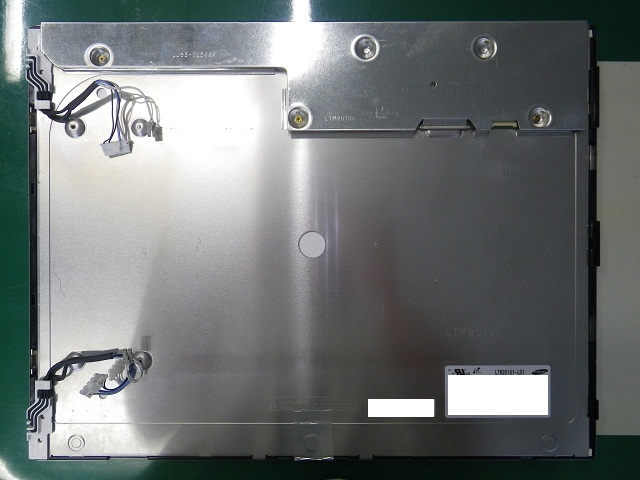

外した後のLCDパネル。

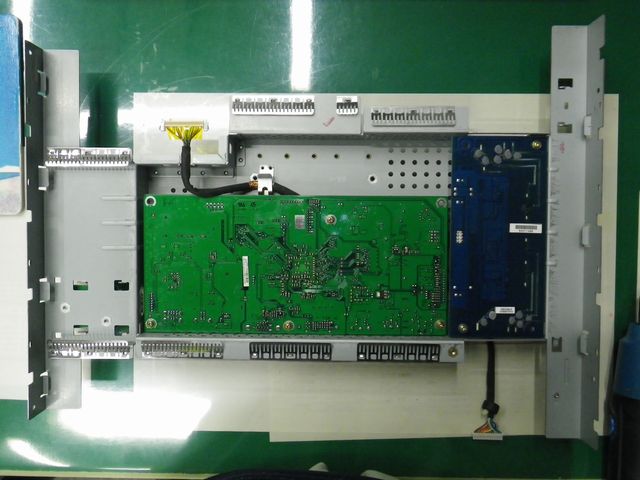

基板が2枚、カバーの方に取り付いている。3枚前の写真とは左右がひっくり返っていることに注意。

真ん中の緑が制御基板、右の紺がインバータ。

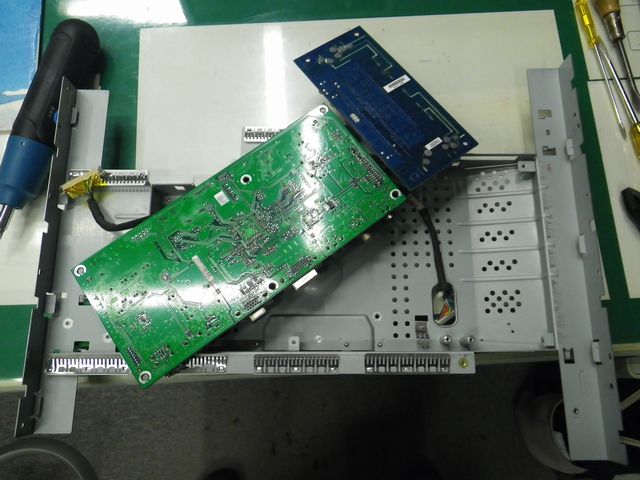

とめてあるビスを外せば基板も外せるか、と思いきや、抜けない。

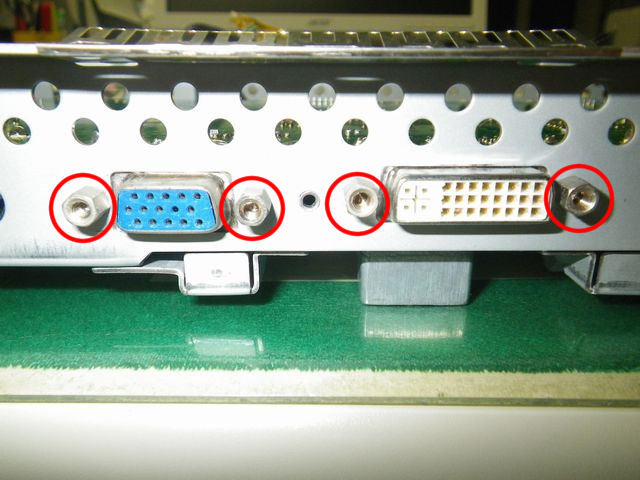

忘れてた。これを外さなければ。


外れた〜。ふう。

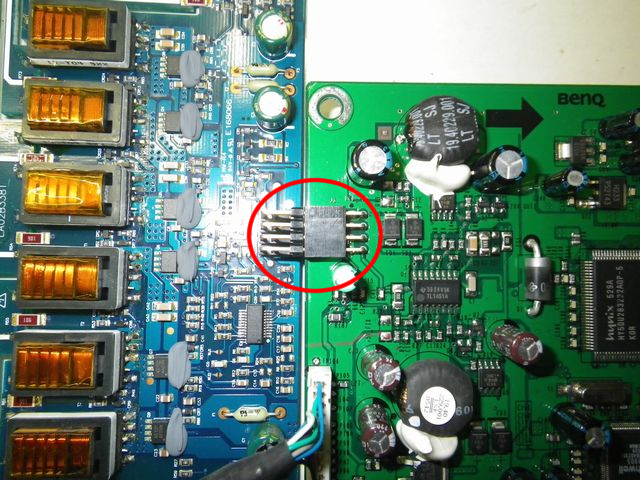

２枚の基板はこの8Pコネクタでつながっている。
中央下のケーブルはスイッチ基板に行くヤツ。

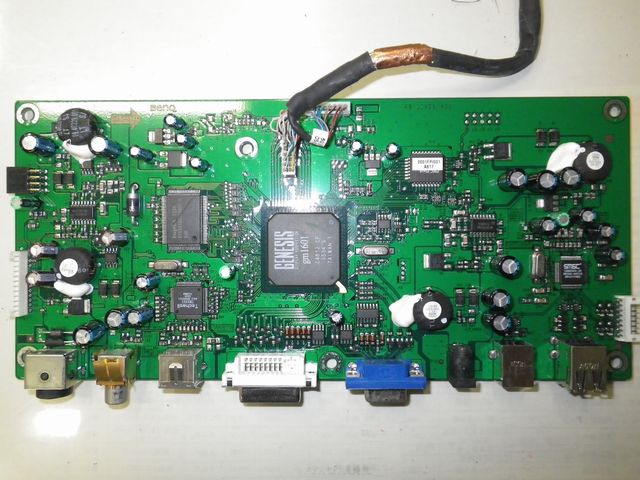

制御基板概観。


ここにもBenqのロゴが。　　　　　　　　　　　ちなみにLCDパネルはSAMSUNGだった。
　

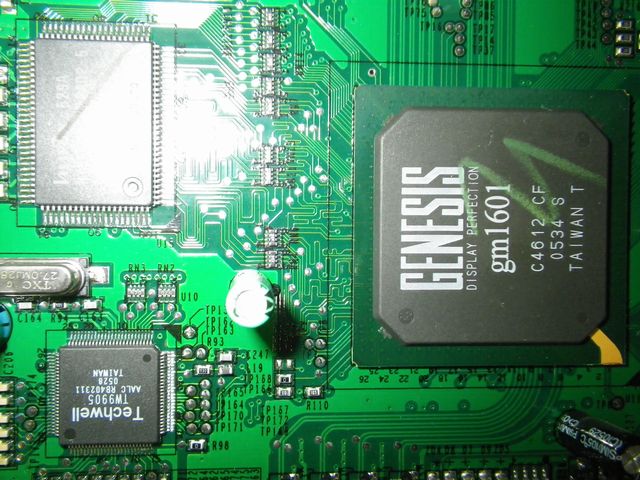

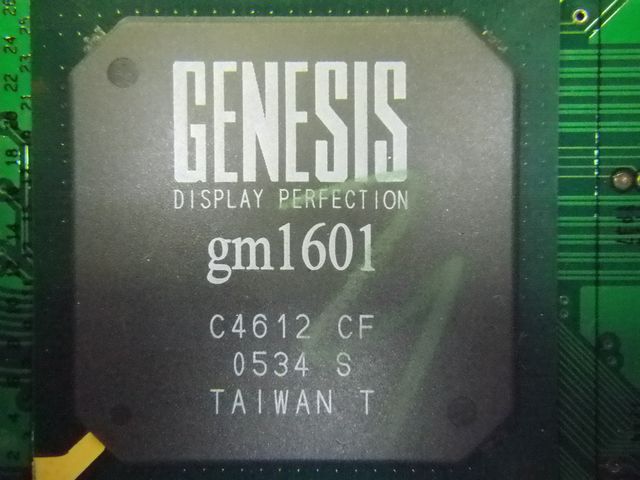

基板上で目立つチップ。
　
